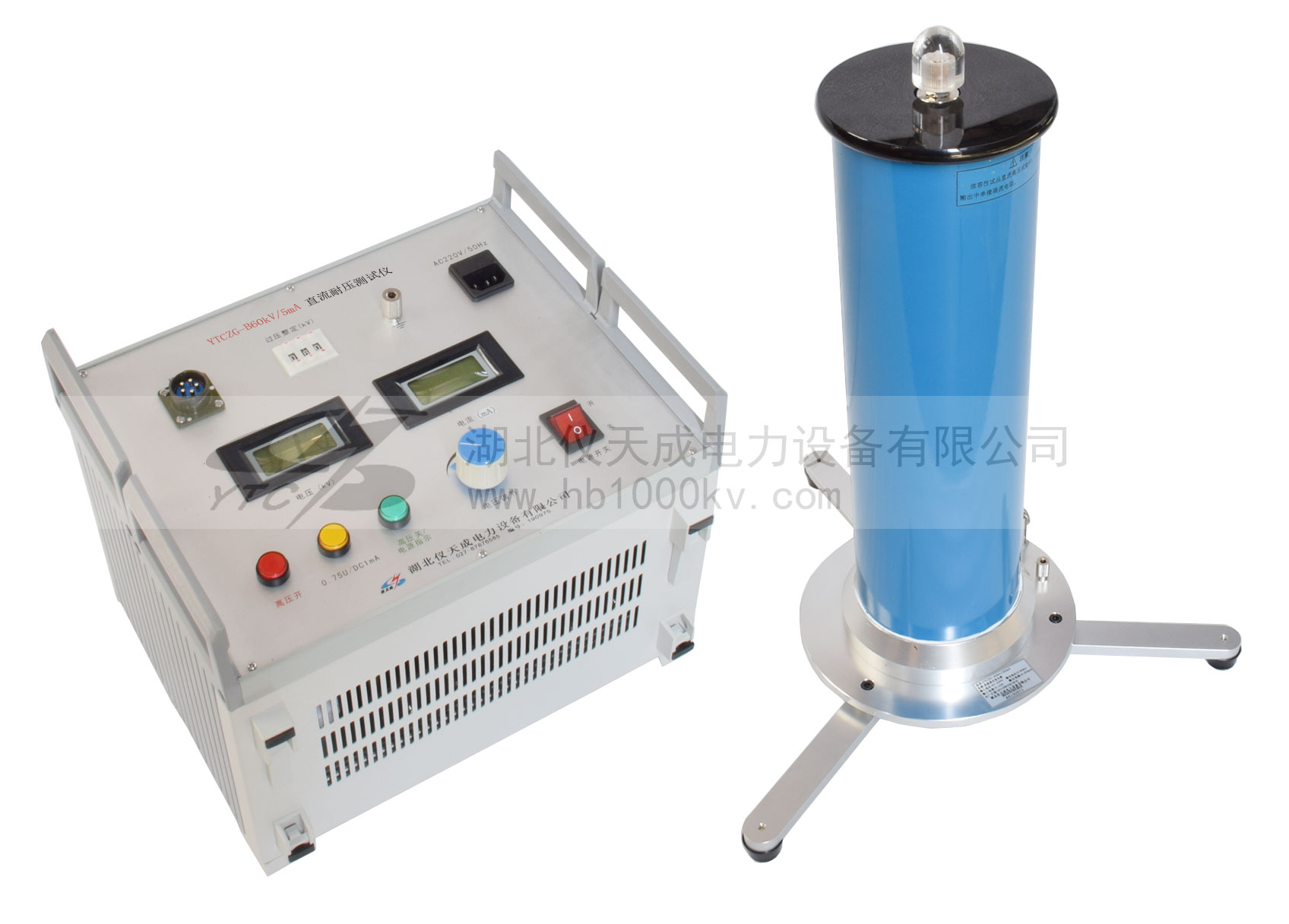

直流耐壓測試儀，又名直流高壓發生器，是電力工作者經常需要用到的一款高壓電力試驗設備，該裝置在電力行業有非常廣泛的應用，那么具體來說，
直流耐壓測試儀怎么用呢？本文來為大家簡單介紹。
1、控制箱接地端子：控制箱接地端子與雙壓缸接地端子并測試接地連接到一個點再連接到接地網..
2、如果測量電纜和快速聯接器插座：機箱和倍壓部耦合。只需將電纜放置到位時，耦合是順時針方向旋轉，在斷開電纜連接器逆時針轉動時才可用。
3、過壓整定撥盤開關：用于進行設定系統過電壓可以保護值。撥盤開關所顯示企業單位為kV ，設定值為試驗工作電壓1.1倍。
4、電源系統輸入信息插座：將隨機進行配置的電源線與電源通過輸入數據插座之間相聯。（交流220V±10％，插座內自帶保險管。）
5、數字電壓表：數字顯示輸出電壓的直流高電壓。
6、數顯電流表：數字?jǐn)?shù)據顯示一個直流高壓輸出電壓電流。
7、電源開關：按前進，電源接通，紅燈亮.. 關掉它。
8、黃色按鈕：此功能是專為0.75UDc1mA MOA的快速測量。有效綠燈時。當按下黃色光的黃色按鈕時，高壓下降到原來的0.75％的輸出，并保持這種狀態。按下紅色按鈕，黃燈，綠燈被關閉，高壓切斷并退出0.75倍的狀態。
9、綠燈按鈕：高壓系統接通一個按鈕、高壓狀態指示燈。在紅燈亮的狀態下，按下綠色管理按鈕后，綠燈亮紅燈滅，表示通過高壓控制回路進行接通，此時可升壓。此按鈕須在不同電壓可以調節電位器回零狀態下才有效。如按下綠色設計按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示計算機內數據保護以及電路已工作。
10、按鈕紅色：紅色光，在高壓裝置功率和OFF。按下紅色按鈕，在綠色光的狀態，綠色光關閉紅色光，高壓電路的通斷。
11、電壓調節電位：該電位是一個多圈電位。順時針升壓，降壓，反之亦然。該電子控制電位器，具有零保護，所以第一升壓必須回到零。
電力工作者在工作中經常需要用直流耐壓測試儀來進行氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗，因此該裝置很受廣大電力工作者的歡迎，大家需要熟練掌握。
